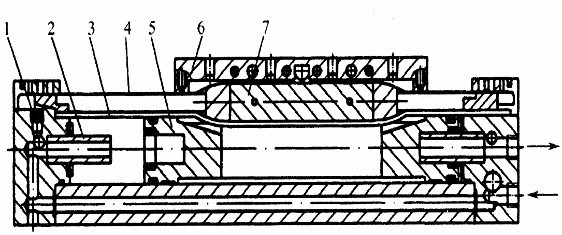

机械接触式无杆气缸，其结构如下图3所示。在气缸缸管轴向开有一条槽，活塞与滑块在槽上部移动。为了防止泄漏及防尘需要，在开口部采用聚氨脂密封带和防尘不锈钢带固定在两端缸盖上，活塞架穿过槽，把活塞与滑块连成一体。活塞与滑块连接在一起，带动固定在滑块上的执行机构实现往复运动。
机械接触式无杆气缸的结构和工作原理
这种气缸的特点是：
1) 与普通气缸相比，在同样行程下可缩小1/2安装位置;
2) 不需设置防转机构;
3) 适用于缸径10～80mm，最大行程在缸径≥40mm时可达7m;
4) 速度高，标准型可达0.1～0.5m/s;高速型可达到0.3～3.0m/s。
其缺点是：
1) 密封性能差，容易产生外泄漏。在使用三位阀时必须选用中压式;
2) 受负载力小，为了增加负载能力，必须增加导向机构。
以上信息由无杆气缸厂家明发气动提供。
